PM Elektro heeft de ABB-SEN Plus MCC-Verdelers geleverd aan Rosier in opdracht van Reijnhout Elektro
ABB SEN Plus is een modulair laagspanningsverdeelsysteem voor energiedistributie en motorbesturing, ontworpen volgens IEC 61439-2. De modulaire opbouw, compartimentering en uitrijdbare techniek zorgen voor een hoge bedrijfszekerheid, veiligheid en onderhoudsvriendelijkheid.

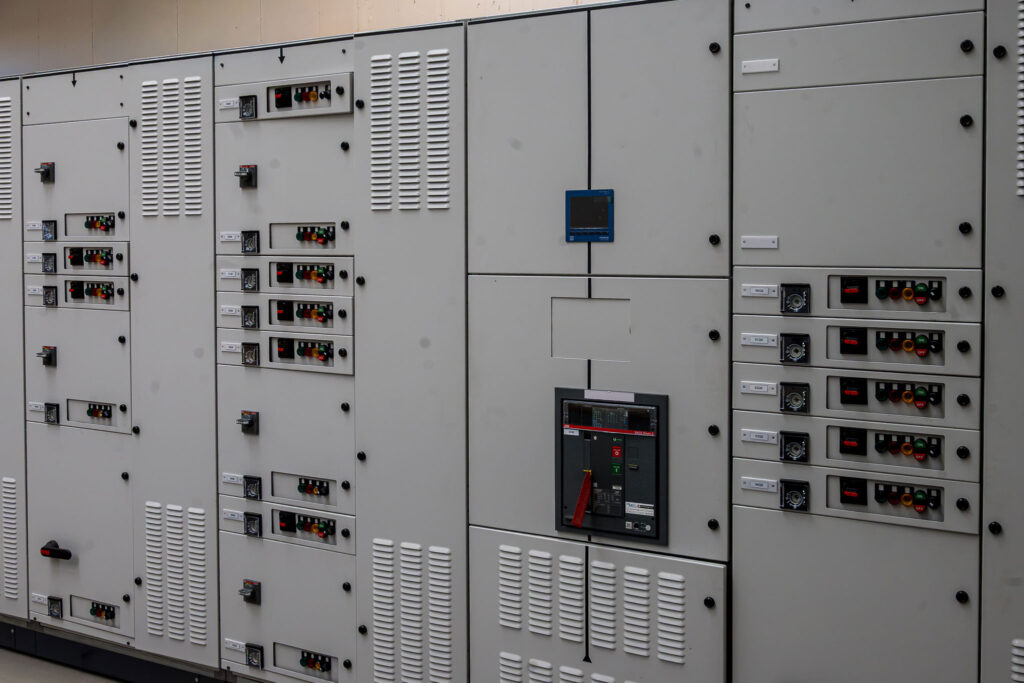

De MCC 1 en MCC 2 zijn uitgevoerd volgens het TN-S-stelsel, met alle kastsecties in scheidingsvorm 4b. Alle inkomende en afgaande velden zijn voorzien van uitrijdbare lades. De hoofdcomponenten zijn van ABB en alle groepen zijn uitgevoerd conform de aanvraag. Iedere kast is voorzien van een tekstplaat met kastbenaming en een blindschema op de behuizing.
Inkomend

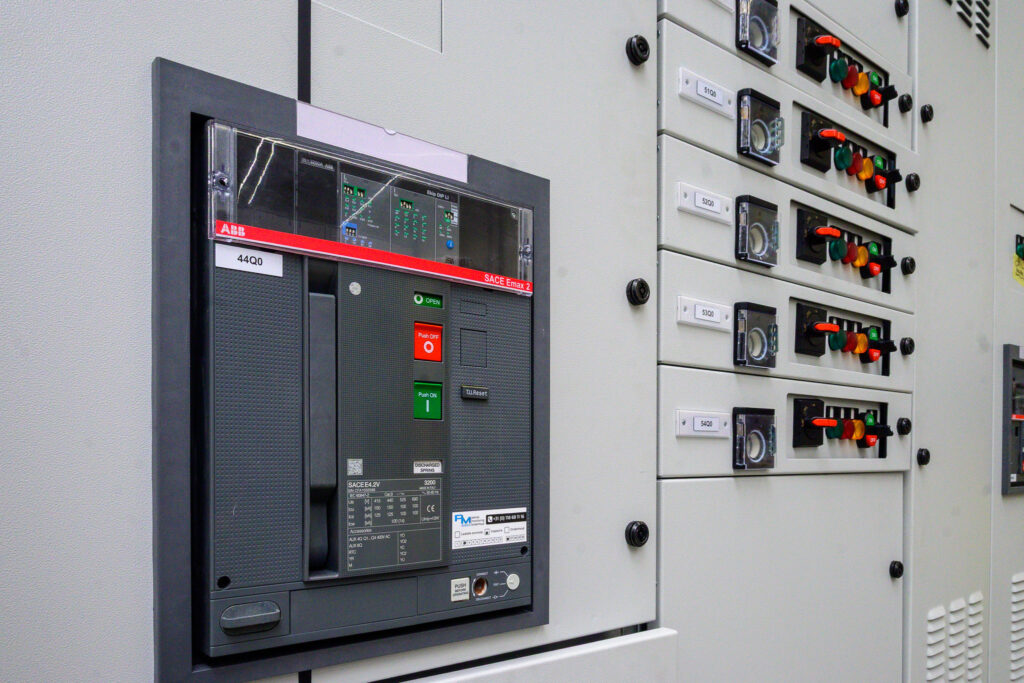

De inkomende voeding is uitgevoerd met een uitrijdbare ABB Emax 2 E4.2V Ekip Dip LI ACB, 3200 A en 4-polig. Voor energiemeting is een Janitza UMG 509-PRO toegepast, voorbeveiligd met een patroonscheider. De ABB-overspanningsbeveiliging type 1+2, 100 kA, is voorbeveiligd met 160 A-mespatronen.
Afgaand

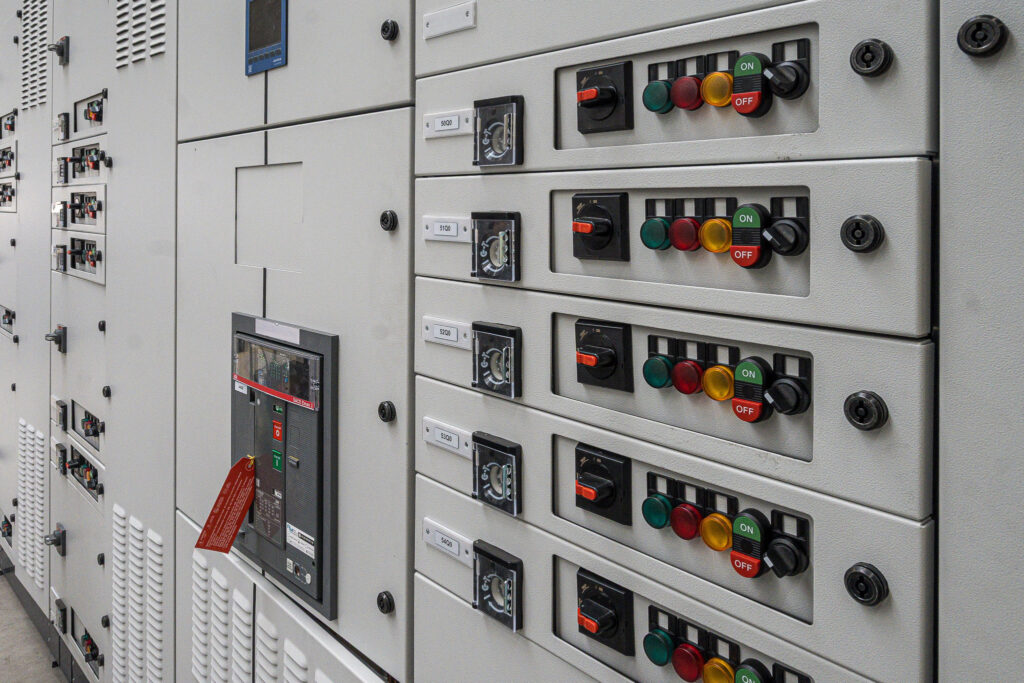

Velden onder 38 kW zijn uitgevoerd met een ABB MS-motorbeveiligingsschakelaar en ABB AF-relais. Velden boven 38 kW zijn voorzien van een ABB XT-MCCB, ABB EF-overbelastingrelais en ABB AF-relais. Waar vereist zijn ABB OS-mespatroonlastscheiders toegepast in combinatie met een EF-overbelastingrelais en AF-relais.
